油品金屬軟管的安裝型式和安裝注意事項
作者:管理員    發布于:2017-07-20 21:21:55    文字:【】【】【
    金屬軟管在石化行業得到廣泛應用,但在應用中也存在一些問題,主要是由于軟管長度的選擇和安裝不當造成的。軟管長度過長,會引起系統的不穩定,增加流體阻力、增加機械損傷及振動等問題;軟管長度過短,就達不到補償、減振、消噪的目的。所以,確定金屬軟管長度是首要工作。此外,還應綜合考慮以下因素:介質的性質,操作溫度,操作壓力,連接管道的公稱直徑,場地類別,連接方式,位移方式等。



金屬軟管安裝型式

    金屬軟管正確安裝是確保其性能充分發揮的重要環節。金屬軟管通常安裝在罐進出口管道根部閥之后,金屬軟管之后也有閥門,使儲罐與管道直接形成軟連接,便于金屬軟管的檢修和更換。金屬軟管在自然狀態下補償軸向位移能力有限,當安裝長度等于自然長度時,必然不能承受強大的軸向拉伸而產生斷裂, 從而導致管路泄漏。因此金屬軟管的安裝長度要小于自然長度,以保證一定的自由度。

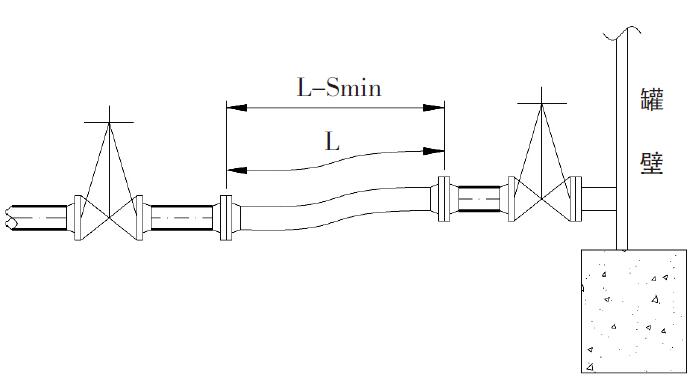

金屬軟管安裝示意圖


    由于金屬軟管主要吸收系統產生的橫向、軸向位移, 除了安裝時保證金屬軟管的自由度,還可以通過管道的布置來吸收,常見的配管方式有兩種,L型(見圖2)和Z型安裝(見圖3)。L型安裝較常見,整體布局整潔美觀,減少了管道長度,降低流體阻力,但管道所產生的軸向應力將作用在金屬軟管和儲罐管嘴上, 這樣縮短了軟管、閥門的使用壽命,同時也會損壞管嘴,造成油品泄漏。Z型安裝雖增加了管道長度和彎頭數量,但管系的軸向位移可以由其自身吸收,減少對金屬軟管和管嘴的軸向應力,延長使用壽命,也有利于管系的穩定。
從安全角度和使用壽命角度考慮,Z型安裝優于L型,所以在平面位置允許的情況下優先選
擇Z 型安裝。


金屬軟管的安裝注意事項
(1)安裝前必須對金屬軟管進行檢查,發現問題及時消除;
(2)在吊裝過程中,要有防止金屬軟管損傷的措施;
(3)金屬軟管后應加裝短接管,以補償軟管空檔尺寸的偏差;
(4) 應盡量選用鋼帶網套編制的金屬軟管。因為它的自振頻率高,一般在20~30 Hz,遠大于7Hz,軟管和儲罐產生共振的可能性極小;
(5)安裝時,不得強行拉壓扭轉,不得砸敲金屬軟管,不應采用強緊法蘭螺栓的辦法來消除安裝偏差;
(6)金屬軟管上不得設置任何托架或支撐;
(7)金屬軟管距地面或平臺的高度應大于其橫向位移補償量;
(8)對有保溫保冷要求的管線,不得影響金屬軟管的正常工作。

文章來源:油品儲罐管道金屬軟管的選型和安裝 戴慶 (中集安瑞科南京揚子石化設計工程有限責任公司, 江蘇南京210048)http://www.m-feng.com/html/359041174.html
